产品简介

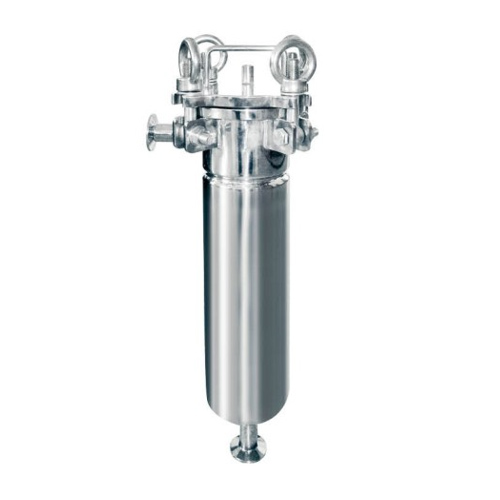

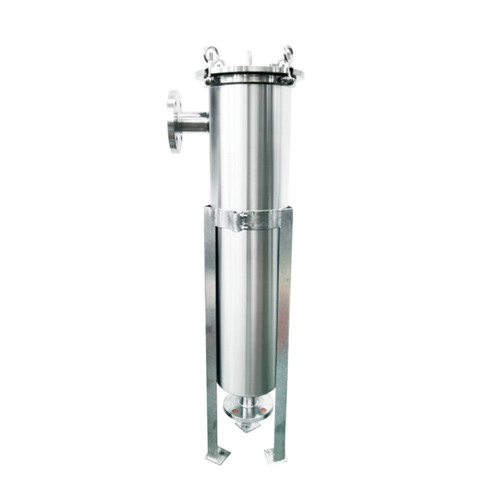

侧入式单袋式过滤器是一种工业固液分离设备，采用侧进底出的流体路径设计。其核心结构包括过滤缸筒体、不锈钢滤篮、快开机构、滤袋及压力表等部件，通过压力驱动液体从侧方入口进入滤袋，杂质被拦截后清洁液体从底部排出。
特点：
1、高效过滤：滤袋精度范围0.5–200微米，过滤面积大，压损小，效率高。
2、紧凑设计：侧入式结构节省空间，适合狭小安装环境。
3、操作便捷：高压吊环快开机构支持快速更换滤袋，维护成本低。
4、广泛适用：支持多种材质滤袋（如尼龙、不锈钢），适配腐蚀性、高温或高粘度液体。

与顶入式单袋式过滤器的区别：
1. 入口位置：侧入式液体从侧方或下方进入，适配横向管道；顶入式液体从顶部垂直流入，需预留上方操作空间。
2. 过滤效率：顶入式液流自上而下均匀浸透滤袋，减少紊流，精度可达0.5μm，适合高精度场景；侧入式依赖液流冲击展开滤袋，可能局部压力不均。
3. 维护便捷性：侧入式快开侧盖换袋更快，适合空间狭窄环境；顶入式需拆卸顶部盖板，步骤稍多。
4. 适用场景：侧入式侧重空间受限场景（如机床冷却液）；顶入式更适合大流量、高精度需求（如制药纯化）。

使用方法

1、安装准备：检查密封圈完整性，连接进出口法兰并固定设备。
2、滤袋放置：将滤袋与金属网篮领口对齐，车缝滤袋需折叠边缘以优化密封。
3、启动过滤：缓慢开启阀门，避免压力冲击损坏滤袋，通过压力表监控运行状态。
4、维护更换：压力达0.4MPa时停机更换滤袋，清洗后滤袋可重复使用。

典型应用

1、化工：树脂、涂料、电镀液过滤。
2、食品饮料：啤酒、果汁、食用油精滤。
3、水处理：工业废水、循环水预处理。

技术参数

过滤器序号 Filter No.	外形尺寸 Dimensions
过滤器序号 Filter No.	A	B	C	D
TRDS1-1-DJDC	570	130	150-500	204
TRDS1-2-DJDC	920	130	150-500	204
TRDS1-3-DJDC	280	115	150-300	114
TRDS1-4-DJDC	400	115	150-300	114
